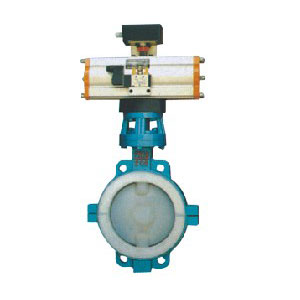

襯氟蝶閥氟塑料襯里蝶閥的閥軸與蝶板設計
作者：永嘉亞特防腐閥門有限公司 來源：http://www.souebao.com.cn 更新時間：2021-10-18 9:36:13 點擊次數：
襯氟蝶閥氟塑料襯里蝶閥的閥軸與蝶板設計
襯氟蝶閥閥軸直徑的確定
閥軸的最小直徑見表4。最小直徑是根據蝶閥閥軸計算結果，參照AWWAC504相關規定進行修改確定的，經過多年的使用，證明是可靠的。
襯氟蝶閥蝶板與閥軸的連接
(1)襯氟蝶閥蝶板與閥軸，常規閥門的設計是分開的，如圖6(a)，通常采用鍵或花鍵連接，也有采用方形軸或銷連接。如果氟塑料襯里蝶閥采用這樣的連接方式，不僅襯氟工藝性不好，使用效果上也有問題。蝶板與閥軸連接的部位在反復交變受力過程中，容易損壞襯里層，導致鋼制骨架受到腐蝕性介質的腐蝕而失效，從而縮短閥門使用壽命。所以氟塑料襯里蝶閥的閥軸與蝶板通常設計成連體形，如圖6(b)，實踐證明，這樣的設計使用效果較好。
(2)襯氟蝶閥蝶板與閥軸的連接應牢固可靠，在有壓力的工況條件下應保證閥軸的任何部分不致從閥門內射出。蝶板與閥軸的連接應在氟塑料
襯里前完成。連接的方法多樣。蝶板與閥軸可以整體鑄造，也可將蝶板與閥軸焊接連接或鉚接。前提是牢固可靠，不松動。
(3)襯氟蝶閥為了保證蝶板上的氟塑料層與基體緊密結合，可采用φ6毫米的小麻花鉆頭均勻地鉆些穿孔，孔的數量根據蝶板的面積大小確定。
(4)襯氟蝶閥由于氟塑料的絕緣性特別好。蝶板與閥座之間在開啟與關閉時，摩擦所產生的靜電難以釋放。因此，蝶板與閥軸之間以及與閥體之間應設計成靜電連通結構，從而通過管道接地，消除靜電積累。
流阻與流量系數
流阻與流量系數的大小是衡量氟塑料襯里蝶閥質量優劣的一項重要指標。我國JB/T53171標準將ISO/TC153/SCIGT8-37的流阻與流量系數列入其中(見表5)作為考核閥門性能的一項指標，供用戶選擇。氟塑料襯里閥門應將流阻與流量系數值列入閥門性能指標中，以檢驗所設計制造的產品是否達到標準要求。
襯氟蝶閥的扭矩
啟閉扭矩小是氟塑料襯里蝶閥的一大特點。在國外很多產品的說明書上，都將閥門扭矩作為一項技術參數列入其中。在我國一些知名品牌的閥門樣本上，也將本公司設計制造的閥門啟閉扭矩列入，方便用戶選用。一些開啟靈活，扭矩小的閥門深受用戶歡迎。
蝶閥扭矩可由下列公式近似計算得出：
MD=MM+MC+MT
式中：MD—蝶閥閥軸扭矩，N•Mm；MM—密封面間摩擦力矩，N•mm
qM—密封面必須比壓，MPa；R—蝶板半徑，mm；bM—密封面接觸寬度，mm；fM—密封面間摩擦系數；h—閥軸與蝶板中心的偏心距，(中線式為0)，mm；Mc—閥軸軸承摩擦力矩，N•mm
MC=QCfCdF/2
QC—作用在閥軸軸承上的載荷，N•mm；fC—軸承摩擦系數；dF—閥軸直徑，mm；MT—密封填料的摩擦 力矩，N•mm
MT=QT•dF/2
MT—閥軸與填料的摩擦力，N；QT=φdFbT；φ—系數；bT—填料深度，mm；p—計算壓力，MPa
蝶閥的扭矩也可采用扭矩試驗機直接測得。將計算值與測量值比較，驗證產品的性能。
值得說明的是，受加工工藝及材質選用等因素的影響，閥軸實際扭矩與計算扭矩公稱尺寸小于DN300時略有差別，公稱尺寸大于等于DN300時扭矩差別較大。表6所列數據系國內外生產商的典型個案，只限于DN65～DN300之內，供設計制造時參考.
