D371F46襯氟蝶閥結構特點

作者：永嘉亞特防腐閥門有限公司來源：http://www.souebao.com.cn 更新時間：2023-12-26 13:50:19 點擊次數：

D371F46襯氟蝶閥結構特點：
1、中線蝶閥為整個蝶板與閥座在360。圓周內同心（中線），具有雙向密封功能，壓力、流量可自由調節；
2、偏心蝶閥為二維方向偏聽偏信心產品的凸輪效應會使密封副產生足夠的密封比壓，并且隨著工作壓力的升高，密封效果更理想。
3、四級加載旨性密封，保證了閥門內、外的零泄露；
a：軸頭、蝶板圓周連接處的特殊過渡曲線與閥座的合理過盈；
b：軸頭端面采用彈性O(shè)型圈和軸戶處剛性墊圈、彈性橡膠墊組合；
c：軸的徑向采用O墊圈金屬墊的組合；
d:閥座嵌彈性的閥體槽內。
4、采用可調彈性彈子定位，定位準確，結構簡單。（采用 O型圈是為了防止以外泄漏時的安全措施）
5、法蘭連接雙偏心蝶閥適用于壓力較高場合。

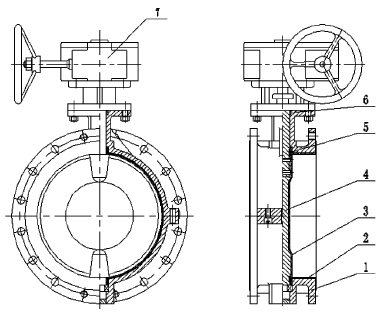

襯氟蝶閥參數
D371F46襯氟蝶閥規格參數：
設計規范：遵循GB/T12238，API 609，MSS SP-67標準
公稱通徑：DN15～300mm
公稱壓力：PN1.0～1.6Mpa
連接形式：法蘭連接、對夾式
適用介質：硫酸，氫氟酸，磷酸，氯氣，強堿，王水等任意具有強腐蝕性的介質。
